Domaći debi - Integrirana automatska proizvodna linija za čelični kavez tvrtke GUTE ponovno ubrzava proizvodnju čeličnih kaveza
Dec 10, 2022| "Domaći debi" GUTE-ova integrirana automatska proizvodna linija s čeličnim kavezima ponovno ubrzava proizvodnju čeličnih kaveza

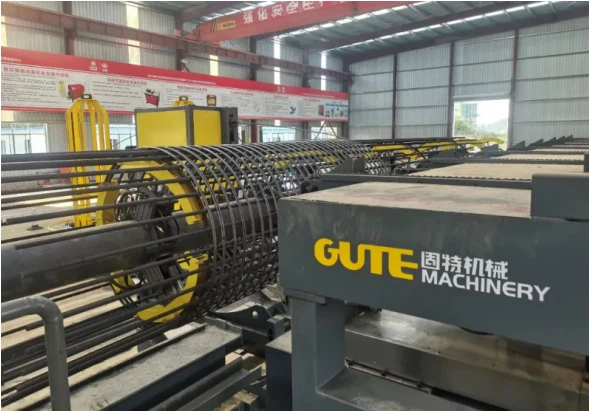

Integrirana automatska proizvodna linija kaveza armature je oprema za zavarivanje kaveza armature s neovisnim pravima intelektualnog vlasništva koju je razvila tvrtka. Oprema smo uglavnom mied u podzemnoj željeznici, mostu, stambenoj izgradnji, zračnoj luci, autocesti, temeljnim temeljima. Visoka učinkovitost zavarivanja, vrijeme zavarivanja za završetak glavnog ojačanja je manje od 35 sekundi, a vrijeme zavarivanja zavarivanog spoja može se konfigurirati i spremiti u skladu s procesom, čime se štedi osoblje i znatno poboljšava učinkovitost zavarivanja. Kako bi se osiguralo kontinuirano i brzo zavarivanje, kostur čeličnog kaveza od 9 m do 12 m može se zavariti za 20 minuta, a rana se može namotati i zavariti za 25 minuta. Dobra kvaliteta zavarivanja, bez virtualnog zavarivanja, pouzdana kvaliteta.
Uvođenje tehničkih prednosti opreme
Prvi u industriji, povezan s automatskim detektorom optičkih niti, dovršava automatsku detekciju velikog promjera, srednjeg promjera i malog promjera čelične niti u 3 sekunde, a podaci o detekciji se automatski spremaju, što je zgodno za pronalaženje i verifikacija.
Why wecallt sil
Brza učinkovitost proizvodnje, može se jamčiti da će kostur biti dovršen za 30-40 minuta, a armaturni kavez može se dovršiti za 80 minuta (stručnost radnika).
Visok stupanj automatizacije, rad jedne osobe može uvelike smanjiti intenzitet rada.
Preciznost proizvodnje je visoka, točnost otkrivanja duljine i pozicioniranja glavnih rebara servo motora može se kontrolirati unutar 2 mm, a razmak glavnih rebara može se kontrolirati unutar 10 mm.
Uvod u konfiguraciju uređaja
Oprema se uglavnom sastoji od mehanizma za automatsko uvlačenje čelične šipke, automatske proizvodne linije za piljenje čelične šipke, mehanizma za automatsko otkrivanje navoja, mehanizma za automatski prijenos čelične šipke i automatske radne stanice za zavarivanje čeličnog kaveza.
Mehanizam za automatsko uvlačenje armature: Sirove čelične armature se lome, sortiraju i automatski ubacuju kroz mehanizam za automatsko uvlačenje armature.
Potpuno automatska proizvodna linija za piljenje čeličnih šipki: Čelična šipka za sirovine dovršava piljenje čeličnih šipki, postavljanje, narezivanje navoja, brušenje i druge procese kroz potpuno automatsku proizvodnu liniju za piljenje čeličnih šipki.
Mehanizam za automatsko otkrivanje niti: spojen na optički instrument za automatsko otkrivanje niti, automatsko otkrivanje velikog promjera, srednjeg promjera i malog promjera čelične niti dovršava se za 3 sekunde, a podaci o detekciji se automatski spremaju, što je zgodno za pronalaženje i provjera.
Mehanizam za automatski prijenos čelične šipke: prenesite kvalificirane čelične šipke na radnu stanicu za zavarivanje putem mehanizma za automatski prijenos čelične šipke za obradu čeličnog kaveza.
Potpuno automatizirana radna stanica za zavarivanje čeličnog kaveza: dovršite procese montažne trake kao što su automatsko uvlačenje glavnih šipki, otkrivanje i pozicioniranje duljine glavne šipke, automatsko zavarivanje glavnih šipki i šipki za namatanje i automatsko uklanjanje kaveza od čeličnih šipki.
| Tehnička karakteristika |
| Potpuno automatska radna stanica za zavarivanje čeličnog kaveza GHZ25-12 | ||
| 1 | Promjer hrpe | φ1500-φ2500mm |
| 2 | Glavni promjer armature kaveza za pojačanje | φ18-φ32 mm |
| 3 | Promjer namotaja čelične šipke | φ8-φ14 mm |
| 4 | Vrsta armaturnog kaveza glavno pojačanje | Jedno glavno pojačanje (dvostruko glavno pojačanje - može se prilagoditi) |
| 5 | Tip armaturnog kaveza | Jednostruki namot (dvostruki namot - opcija) |
| 6 | Razmak oko armaturnog koša | 70-300 mm |
| 7 | Dužina kaveza za pojačanje | Manje od ili jednako 13,5 m |
| 8 | Vrijeme pozicioniranja dovoda glavne armature | 35 sekundi |
| 9 | Veličina | 30m*8.5m*3m |
| 10 | Ukupna snaga | 130KW |
| 11 | Totalna tezina | |
| Datum proizvodnje | ||
| Proizvodni broj | ||
| Proizvodnja: Chengdu Gute Machinery Works Co., Ltd | ||
| Adresa:Zona industrijskog razvoja, grad Pengzhou, provincija Sichuan, NR Kina | ||
Dimenzije i raspored ugradnje:
Ukupna površina opreme: 30 metara dužine x 8,5 metara širine; prostor za preradu je dugačak 17 metara, a kavezni prostor je dugačak 13 metara. Oprema u područjima 1 i 2 na slici može dovršiti potpuno automatsko zavarivanje kostura čeličnog kaveza; područje koje zauzima prostor za obradu kostura čeličnog kaveza: 17 metara duljine x 5,2 metra širine. 3 na slici je oprema za namatanje i automatsko zavarivanje šipki za namatanje čeličnog kaveza; površina koju zauzima područje obrade motke: duljina 17 metara x širina 3,3 metra. 4 među slikama je operacijski stol. Oprema ima modularni dizajn, a cjelokupna funkcija može se rastaviti i kombinirati prema potrebama korisnika.
